I den intrikata världen av rörsystem är valet av rätt ventil avgörande för effektivitet, säkerhet och kostnadseffektivitet. Två arbetshästar dominerar industriella tillämpningar: The grindventil och kulventilen. Även om båda tjänar det grundläggande syftet med att stoppa eller tillåta flöde, skiljer sig deras design, drift och idealiska användningsfall avsevärt.
1. Design och mekanism: Kärnan mellan kärnan

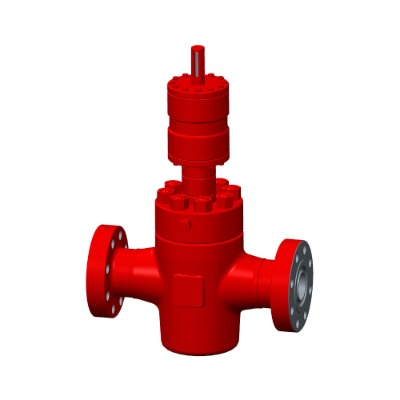

Grindventil: Denna ventil fungerar på en enkel linjär rörelsesprincip. En solid, kilformad eller parallell ansikte "grind" rör sig vinkelrätt mot flödesvägen. Att vända handhjulet höjer eller sänker denna grind in i eller ut ur vätskans väg. När den är helt öppen drar grinden helt in i ventilhuven och erbjuder en rak, fullborröppning som minimerar tryckfallet.
Bollventil: Som namnet antyder använder denna ventil en sfärisk boll med ett hål (borrning) genom dess mitt. Att rotera bollen 90 grader via en spak eller växeloperatör justerar borrningen med röret för flöde eller positioner den fasta sidan av bollen vinkelrätt mot blockflödet.
2. Funktion: Isolering kontra kontroll (och isolering)
GATE -ventil: främst för isolering. Gate Ventiles är utformade för att vara antingen helt öppna eller helt stängda. Deras långsamma drift minimerar vattenhammaren. Gate Valves utmärker sig i applikationer som kräver minimal tryckfall när den är öppen och positiv avstängning när de stängs, särskilt med viskösa vätskor eller uppslamningar där skjutgrinden kan skära genom avlagringar. De är inte lämpliga för strypning eller regleringsflöde. Partiell öppning orsakar vibrationer, snabb slitage av grinden och sätena och potentiella skador på ventilkroppen.
Bollventil: Utmärkt isolering och begränsad strypning. Bollventiler ger positiv, bubbel-tight avstängning med en enkel 90-graders sväng, vilket gör dem idealiska för snabb isolering. Deras design möjliggör i allmänhet en viss strypningsförmåga, även om det inte är deras primära funktion och kan orsaka erosion av de mjuka sätena över tid, särskilt med höghastighetsflöden. De erbjuder tillförlitlig tätning i både låga och högtrycksapplikationer.
3. Drift och hastighet
GATE -ventil: långsam drift. Att öppna eller stänga en grindventil kräver flera varv på handhjulet (ofta flera varv). Denna långsamma operation är fördelaktig för att förhindra vattenhammer men är opraktisk där snabb avstängning är kritisk.
Bollventil: Snabb drift. Kvar-svängen (90-graders) drift av kulventiler möjliggör extremt snabb öppning och stängning, vilket gör dem idealiska för akutavstängningar.
4. Flödesegenskaper och tryckfall
GATE -ventilen: Minimal tryckfall (när den är helt öppen). Den fulla designen av en grindventil innebär att flödesvägen är helt obegränsad när de helt dras tillbaka, vilket resulterar i mycket låg tryckförlust-en viktig fördel i långa rörledningar eller system där energieffektiviteten är kritisk.
Kulventil: Generellt full borrning eller reducerad borrning. Kulventiler är tillgängliga som "full port" (borrdiameter matchar rör -ID) eller "reducerad port" (borrdiameter mindre än rör -ID). Helportkulventiler erbjuder tryckfall som liknar en grindventil. Versioner med reducerat port introducerar högre tryckfall men är mindre och billigare.
5. Tätning och underhåll
Gate Valve: Tätning förlitar sig på grindens kilverk mot sätena. Även om det är effektivt när det är nytt, kan glidrörelsen leda till slitage över tid, vilket potentiellt kommer att kompromissa med tätningen. Att packa om stamtätningen är vanligt underhåll. Stigande stamkonstruktioner ger en visuell indikator på ventilposition.
Kulventil: Tätning uppnås genom att bollen pressar mot elastiska (ofta PTFE) säten. Denna design ger utmärkt, bubbel-tänd avstängning. Säten kan bära, särskilt om de används för strypning, men är i allmänhet utbytbara. Stamtätningar kräver också tillfälligt underhåll.
6. Typiska applikationer: där var och en lyser
Gate Valve:
Vattenfördelningsnätverk (huvudlinjer, pumputsläpp)
Kraftverk (Steam Service, Feedwater)
Olja och gas (isolering på råa linjer, viskösa vätskor)
Applikationer
Applikationer som kräver full borrning, lågt tryckfall
Bollventil:
Processindustrier som kräver snabb avstängning (kemisk, petrokemisk)
Bränslegaslinjer
Instrumentisolering
Kylvattensystem
On/Off Tullar i HVAC
Applikationer som kräver bubbeltät tätning
Portventilen förblir nödvändig för applikationer som kräver minimal flödesbegränsning och robust isolering i helt öppna eller stängda positioner, särskilt med utmanande vätskor. Kulventiler erbjuder oöverträffad hastighet och tätning tillförlitlighet för på/av -uppgifter. Förstå dessa kärnskillnader-den linjära rörelsen kontra kvart-sväng, fullborrdesign kontra tätningsmekanism och deras respektive styrkor i isolering kontra hastighet-ger proffsen möjlighet att välja den optimala ventilen, säkerställa systemintegritet, säkerhet och långsiktiga prestanda.
