Vad är ett Frac-grenrör och varför är det kritiskt för moderna hydrauliska sprickningsoperationer?

A frac grenrör är ett högtrycksvätskedistributionssystem som används i hydrauliska fraktureringsoperationer (fracking) för att styra, styra och distribuera trycksatt spräckningsvätska från flera pumpbilar till ett eller flera brunnshuvuden samtidigt. Kort sagt: utan en frac grenrör , är det fysiskt omöjligt att koordinera produktionen från 10–40 högtryckspumpar till ett enda borrhål vid de tryck och flödeshastigheter som krävs av moderna kompletteringsoperationer. En typisk spräckningsgrenrör måste hantera arbetstryck på 10 000–20 000 psi och flödeshastigheter som överstiger 100 fat per minut (bpm), vilket gör den till en av de mest mekaniskt krävande utrustningarna på någon brunnsplats. Den här artikeln förklarar hur frac grenrörs arbete, de viktigaste designtyperna, urvalskriterierna, bästa praxis för operativ verksamhet och den utvecklande tekniken som omformar denna kritiska utrustningskategori.

Vad är en Frac-grenrör? Funktion och kärnkomponenter

A frac grenrör fungerar som det centrala vätskenavet i en hydraulisk spridningsspridning – samlar flödet från flera pumpenheter, ger isolering och flödeskontrollförmåga och levererar vätska vid kontrollerat tryck till brunnshuvudets behandlingsjärn. Det är begreppsmässigt likt ett motorvägsutbyte: flera körfält med högvolymstrafik (pumpbilar) smälter samman till en kontrollerad flödesbana som leder till en enda destination (brunnen).

Kärnfunktionen hos en spräckningsgrenrör är tredelad: vätskefördelning, tryckutjämning och driftsflexibilitet. Utan ett grenrör skulle det krävas en ohanterlig härva av högtrycksjärn för att ansluta 20 individuella pumpbilar direkt till ett enda brunnshuvud utan att man kan isolera enskilda pumpar för underhåll, byta mellan brunnar utan att stoppa jobbet eller hantera tryckstötar från pumpstarter och avstängningar.

Nyckelkomponenter i en Frac-grenrör

• Huvudkropp (huvudhål): Det centrala röret eller den smidda kroppen genom vilken all vätska strömmar. Huvudhålets diameter varierar vanligtvis från 4 tum till 7 tum (nominellt), med väggtjocklek konstruerad för att motstå sprängtryck på 1,5–2× arbetstryck. De flesta samlingsrören är gjorda av 4130 eller 4140 kromolystål, värmebehandlade för att ge styrkor över 100 000 psi.
• Inloppsanslutningar (pumpsidan): Individuella högtrycksanslutningar där pumpbilens utloppsledningar ansluts. En standard frac grenrör har 8–24 inloppsportar, var och en försedd med en pluggventil eller slussventil för individuell pumpisolering. Anslutningstyper inkluderar hammarkoppling (Fig. 1502 eller 2002), flänsförsedda eller proprietära snabbkopplingssystem.
• Utloppsanslutningar (brunnssida): Högtrycksuttag som leder till behandlingsjärnet och brunnshuvudet. Flerbrunnsdynor använder grenrör med 2–8 utloppsportar för att möjliggöra samtidig eller sekventiell behandling av flera brunnar utan att rigga ner mellan stegen.
• Isoleringsventiler: Grindventiler eller pluggventiler på varje inlopps- och utloppsport möjliggör individuell isolering av alla pump- eller brunnsanslutningar utan att stänga av hela spridningen. Dessa ventiler är vanligtvis hydrauliskt eller manuellt manövrerade, dimensionerade för hela grenrörets arbetstryck.
• Övertrycksventil (PRV): En säkerhetskritisk komponent som automatiskt ventilerar vätska om grenrörstrycket överstiger det maximalt tillåtna arbetstrycket (MAWP). PRVs är vanligtvis inställda på 105–110 % av MAWP.
• Tryckmätare och instrumentportar: Realtidstryckövervakning vid flera punkter möjliggör tidig upptäckt av flödesbegränsningar, ventilläckor eller pumpavvikelser. Modernttt frac grenrörs integrera elektroniska tryckgivare anslutna till behandlingsbilens datainsamlingssystem.

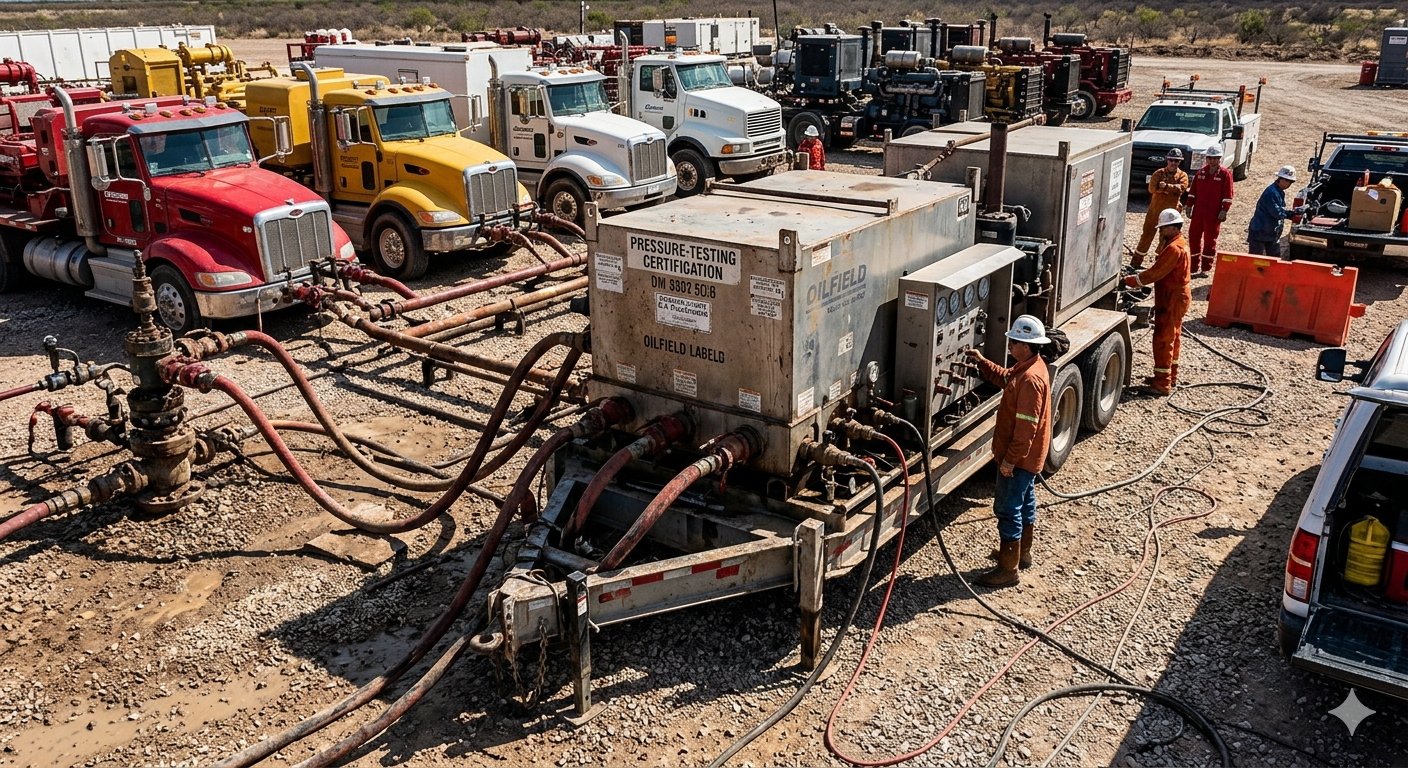

• Skid / trailerram: Fördelarenheten är monterad på en stålsläp eller en laglig släpvagn för transport och snabb utplacering. Släpvagnsmonterade enheter kan placeras och kopplas ihop på 45–90 minuter av en vanlig frac-besättning.

Typer av Frac-grenrör: Traditionell vs. Zipper vs. Combo

Den frac grenrör marknaden har utvecklats från enkla samlingsrör med en enda brunn till sofistikerade system med flera brunnar som kan stödja samtidig sprickning av intilliggande brunnshål. Tre primära konfigurationer dominerar modern verksamhet:

Tabell 1: Jämförelse av de tre primära frac-grenrörskonfigurationerna efter viktiga operativa och kommersiella parametrar. Dragkedja och kombinerade grenrör ger betydligt högre pumputnyttjande till priset av större komplexitet och kapitalinvesteringar.

Den Zipper Frac Manifold: How It Doubles Pump Efficiency

Den blixtlås frac grenrör är den viktigaste operativa innovationen inom frac-grenrörsdesign under de senaste två decennierna. I en blixtlåskonfiguration växlar en enda pumpspridning mellan två intilliggande brunnhål - medan en brunn spricker, den andra perforeras och förbereds för nästa steg. Detta eliminerar den icke-produktiva tiden (NPT) mellan stadierna som står för 30–40 % av den totala färdigställandetiden vid enbrunnsoperationer.

Den hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.

En standard blixtlås frac grenrör består av två separata samlingsrör förbundna med en korsningssektion med isoleringsventiler, vilket gör att hela pumpspridningen kan omdirigeras från brunn A till brunn B genom att öppna och stänga två ventiler - en omkopplingsoperation som tar mindre än 60 sekunder.

Frac Manifold Pressure Ratings: Välj rätt klass

Tryckklassificering är den mest säkerhetskritiska specifikationen när du väljer en frac grenrör . Underspecificerad tryckklassificering är den primära orsaken till katastrofala fel i många olika grenar, som kan vara dödliga och resultera i brunnskontrollincidenter. Industrin använder ett standardiserat tryckklasssystem anpassat till API 6A och API 16C:

Tabell 2: Standardtryckklasser för frac-grenrör med motsvarande testtryck och typiska formationsapplikationer. Alla komponenter som innehåller frac-grenrörstryck måste testas hydrostatiskt till 1,5× arbetstryck före användning enligt API 16C-krav.

Den selection of a 15K versus 20K frac grenrör är inte bara en fråga om säkerhetsmarginal – det har direkta kostnadskonsekvenser. En 20K-klassad grenrörsenhet kan kosta 40–70 % mer än en motsvarande 15K-enhet på grund av de tyngre smidda kropparna, tjockare väggar, ventiler med högre specifikationer och mer rigorösa materialkvalificeringstester som krävs. Men att använda ett 10K eller 15K grenrör i en formation som kräver 18 000 psi behandlingstryck skapar en oacceptabel risk för tryckinneslutningsfel.

Material och metallurgi: Vad gör att en Frac-grenrör överlever högtrycksslipservice

Frac grenrör komponenter utsätts för en unikt straffande kombination av mekaniska påfrestningar: cyklisk högtrycksbelastning under varje steg, erosion från höghastighetsproppmedelsladdad vätska (sandkoncentrationer på 0,5–4 lb/gal vid hastigheter på 40–80 ft/s), kemiska angrepp från sura förspolningar och friktionsreducerare, och pressutmattning från upprepade cykler per år.

Material för kropp och sidhuvud

Den main header body of a frac grenrör är vanligtvis smidd av AISI 4130 eller 4140 kromolystål, värmebehandlat till en lägsta sträckgräns på 75 000–100 000 psi (Grade L eller Grade P per API 6A). Smidd konstruktion är obligatorisk – gjutjärn eller svetsade tillverkningar kan inte på ett tillförlitligt sätt motstå den cykliska utmattningsbelastningen av frac-service. Smide eliminerar de inre tomrummen och riktningssvagheter som gör gjutgods mottagliga för utmattningssprickor.

För sura serviceapplikationer (H₂S närvarande) måste materialen uppfylla NACE MR0175 / ISO 15156 krav, som begränsar maximal hårdhet till 22 HRC för att förhindra sulfidspänningssprickor. Sur-service frac grenrörs använd låglegerade kolstål med kontrollerad kemi snarare än höghållfasta legeringar, acceptera lägre tryckklasser i utbyte mot sur beständighet.

Erosionsskyddstekniker

Erosion av proppant är den primära slitmekanismen i frac grenrör kroppar, särskilt vid tee-korsningar, armbågar och ventilsäten där flödeshastigheten och turbulensen är på topp. Tre primära erosionsreducerande strategier används:

• Utbytbara slitärmar: Hårdmetall- eller härdade stålskär som fodrar det inre hålet vid högerosionszoner. Dessa är utformade som förbrukningsdelar, utbytbara under planerat underhåll utan att ersätta hela grenrörskroppen. En standard slithylsa har en livslängd på 200–500 frac-steg beroende på proppmedelskoncentration och typ.
• Volframkarbidventiltrim: Grindventiler och pluggventiler i frac-tjänst använder hårdmetallsäten och trimkomponenter med Vickers hårdhet på 1 500–2 400 HV - mycket hårdare än 100 mesh kvartssandproppan (ungefär 800 HV) som flödar genom dem.
• Optimering av flödesvägsgeometri: Modern frac grenrör konstruktioner använder beräkningsvätskedynamik (CFD) för att optimera inre borrningsgeometri, minska turbulensen vid korsningar med 20–40 % och förlänga medeltiden mellan slitagerelaterat underhåll.

Frac Manifold Operations: Rig-Up, Pre-Job Testing och Stage Execution

Korrekt operativ procedur för a frac grenrör är lika viktigt som utrustningsspecifikationen. Majoriteten av utrustningsfel på plats orsakas av procedurfel – otillräcklig trycktestning, felaktig ventilsekvens eller anslutningsfel – inte av utrustningsdefekter.

Pre-Job Pressure Testing Protocol

Varje frac grenrör Monteringen måste trycktestas före varje jobb till det maximala förväntade behandlingstrycket eller till grenrörets nominella arbetstryck, beroende på vilket som är lägst. Standardprotokollet innefattar:

• Lågtryckstest (200–500 psi): Bekräftar att alla anslutningar är ordentligt gjorda och att ventilerna sitter på plats. Ett 10-minuters uppehåll med noll tryckfall krävs innan du fortsätter.
• Högtryckstest (till MAWP eller max förväntat behandlingstryck): Ett 10-minuters uppehåll vid fullt testtryck med högst 50 psi sönderfall tillåtet. Varje sönderfall som är större än detta kräver omedelbar utredning och omtest innan operationen påbörjas.
• Ventilfunktionstest: Varje avstängningsventil öppnas och stängs under tryck för att verifiera korrekt funktion. En ventil som inte håller differenstrycket märks ur drift och förbikopplas eller byts ut.
• PRV-börvärdesverifiering: Den pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.

Stegexekvering: Ventilhantering under ett Frac-jobb

Under ett fraktureringsstadium, frac grenrör operatören ansvarar för att hantera inlopps- och utloppsventilernas positioner i realtid. Standarddriftsprocedur kräver:

• Stäng aldrig en nedströms (brunnssida) ventil när pumparna är igång: Att stänga brunnens utlopp medan pumparna är i hastighet skapar ett "dödhuvud"-tillstånd – tryckspikar för att pumpa instängningstrycket inom några sekunder, vilket potentiellt överstiger grenrörets MAWP. Alla pumpenheter måste stängas av innan brunnssidans ventiler stängs.
• Sekventiell pumpinkoppling: Pumpar kopplas online en i taget genom sina individuella inloppsventiler, vilket gör att operatören kan övervaka tryckresponsen och bekräfta grenrörets integritet innan efterföljande pumpar läggs till.
• Procedur för växling av blixtlåsgrenrör: När man byter mellan brunnar i en blixtlåsoperation, öppnas den mottagande brunnens ventil innan behandlingsbrunnens ventil stängs – upprätthåller ett kontinuerligt flöde och förhindrar tryckslagshändelser som påskyndar slitaget på ventiler och armaturer.

Nästa generations Frac Manifold-teknik: Automation och fjärrdrift

Den frac grenrör genomgår en betydande teknisk omvandling som drivs av branschens strävan mot avlägsna och autonoma brunnsplatser – en trend som accelereras av arbetskostnader, HSE-hänsyn och integrationen av spridningar av elektrisk sprickbildning (e-frac).

Automatiserade ventilkontrollsystem

Nästa generation frac grenrörs integrera hydrauliskt eller elektriskt manövrerade ventiler som styrs från behandlingsbilen – vilket eliminerar behovet för personal att manövrera grenrörsventiler manuellt i högtryckszonen nära brunnshuvudet. Automatiserade ventilsystem kan utföra blixtlåssekvensen på mindre än 5 sekunder mot 30–60 sekunder för manuell drift, vilket minskar NPT och tryckfluktuationer under brunnsövergångar.

Avancerade styrsystem inkluderar förreglingslogik som förhindrar operatörer från att oavsiktligt skapa dödhuvudsförhållanden - om ett kommando att stänga en ventil på brunnssidan ges medan pumparna är över en förinställd flödeströskel, varnar systemet operatören och kräver bekräftelse innan kommandot utförs.

Integrerade sensormatriser och prediktivt underhåll

Modern frac grenrör konstruktioner bäddar in ultraljudsväggtjocklekssensorer i högerosionszoner och överför slitagedata i realtid till behandlingsbilen. När väggtjockleken på en övervakad plats sjunker under en förinställd tröskel (vanligtvis 80 % av den ursprungliga designtjockleken), flaggar systemet komponenten för inspektion eller utbyte vid nästa schemalagda underhållsfönster – innan ett fel inträffar.

Akustiska emissionssensorer kan upptäcka mikrosprickor i grenrörskroppar innan sprickor sprider sig till ett genomgående tillstånd, vilket ger tidig varning om utmattningsskador som visuell inspektion skulle missa. Branschdata indikerar att förutsägande underhållsprogram baserade på kontinuerlig sensorövervakning kan förlänga genomsnittet frac grenrör livslängd med 20–35 % och minska oplanerade utrustningsfel med över 60 %.

Frac-grenrörsinspektion och underhåll: vad industristandarder kräver

Frac grenrör Inspektions- och underhållskraven styrs av API RP 7L, API 16C och operatörsspecifika QA-program. Konsekvenserna av fel i grenröret - högtrycksvätskeutsläpp, potentiell antändning och personalskador - gör efterlevnaden oförhandlingsbar.

• visuell inspektion efter jobbet: Efter varje frac-jobb inspekteras alla yttre ytor, anslutningspunkter, ventilskaft och tryckmätare visuellt för läckor, mekaniska skador, erosionsspår och korrosion. Alla beslag som visar synlig erosion vid ytterdiametern tas ur drift för dimensionell inspektion.
• Ultraljudstjocklekstestning (UT): Minsta väggtjocklek mäts vid alla högerosionszoner (T-övergångar, armbågar, ventilkroppar) med hjälp av kalibrerade ultraljudsmätare. Mätningar under den beräknade minsta väggtjockleken (enligt ASME B31.3 eller API 6A) kräver omedelbar borttagning ur drift.
• Magnetisk partikelinspektion (MPI) eller färgpenetranttestning (DPT): Utförs på svetszoner, gängade anslutningar och områden med observerad erosion för att upptäcka ytbrytande sprickor. MPI är att föredra för magnetiska material; DPT används på icke-magnetiska legeringar.
• Fullständigt hydrostatiskt test för omcertifiering: Krävs årligen eller efter reparation, vid 1,5× arbetstryck under minst 10 minuters hållning. Återcertifieringsprotokoll måste kunna spåras till det specifika grenrörets serienummer och bevaras under utrustningens livslängd.
• Ventilombyggnad och byte: Grindventiler i frac-grenrörsservice kräver vanligtvis byte av säte och tätning efter 150–300 driftscykler (öppna/stänga under tryck). Uppskjutet ventilunderhåll är den främsta orsaken till ventilläckor under drift vid aktiv frac grenrörs .

Vanliga frågor: Frac Manifolds

Slutsats: Frac-grenröret är ryggraden i varje modern avslutningsoperation

A frac grenrör är mycket mer än ett passivt rörstycke – det är den hydrauliska kommandocentralen för en hydraulisk spridningsspridning, och dess specifikation, underhåll och drift avgör direkt jobbeffektivitet, personalsäkerhet och färdigställandekvalitet. Att välja rätt grenrörstyp (enkelbrunn, dragkedja eller kombo), tryckklass (10K, 15K eller 20K) och materialspecifikation för dina konstruktions- och driftsförhållanden är ett tekniskt beslut med stora kostnads- och säkerhetskonsekvenser.

Den data makes a compelling case for investing in high-quality frac grenrör utrustning: dragkedjor minskar färdigställandet av NPT med 30–40 %, automatiserade ventilsystem minskar grenrörsrelaterade incidenter med över 60 %, och förutsägande underhållsprogram förlänger utrustningens livslängd med 20–35 %. När industrin fortsätter att sträva mot högre pumpantal, högre behandlingstryck och samtidig drift med flera brunnar, spräckningsgrenrör kommer bara att bli mer central – och mer tekniskt krävande – i kompletteringsutrustningsstacken.
